製品名

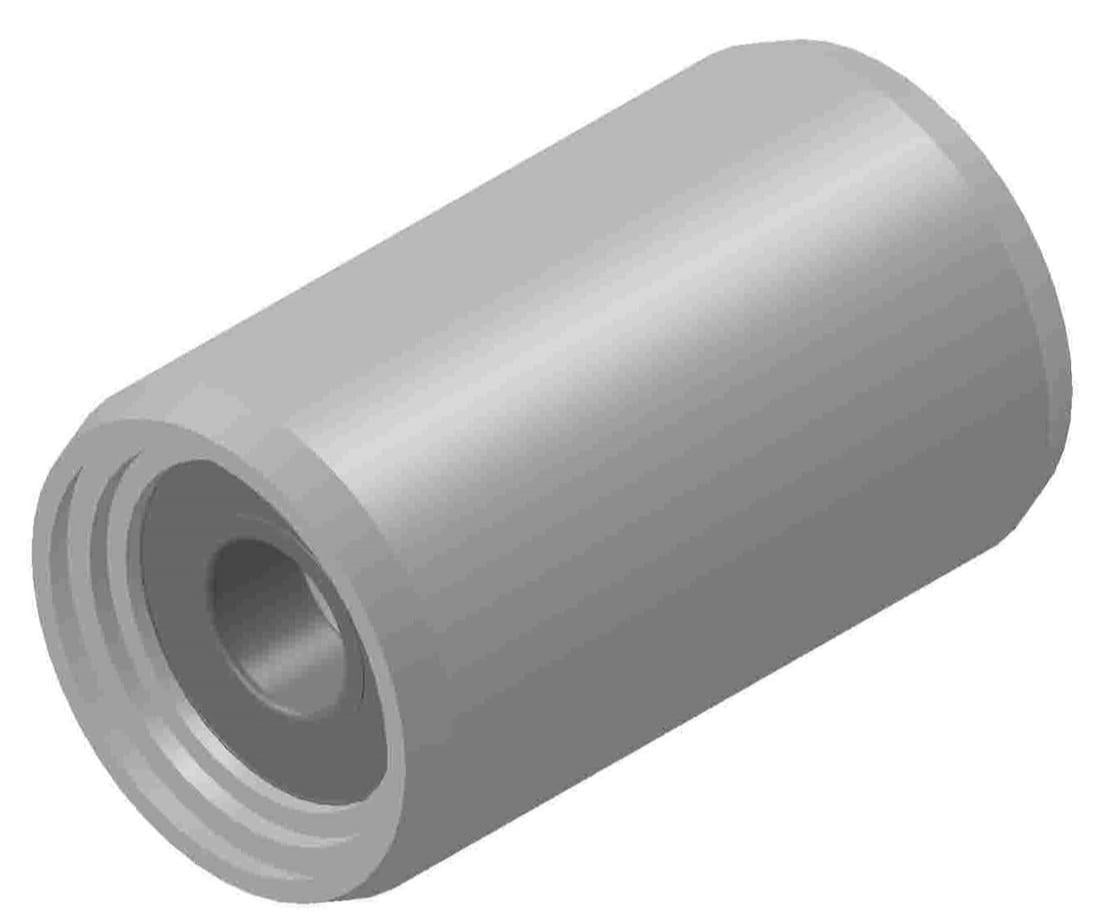

■フリーローラ（重荷重用） フリーサイズOK
JISベアリング（単列深溝玉軸受）+穴用トメ輪使用
FFB型（φ48.6～φ60.5）
フリーサイズOK1mm単位からの制作が可能です
ローラの寿命は設置条件とベアリングによりほとんどが決まります。そこでクオリティの高いJIS規格ベアリングを採用する事で騒音の発生や、芯振れ、シャフトの磨耗等を抑制し、シンプルな構造にする事で後々のベアリング交換も可能な構造になっています。又、パイプ肉厚・表面処理・耐熱耐寒仕様・ライニング加工等のご要望にもお応え致します。
※FFB型は、ゴムシール(GS)を追加することも可能です。
製品情報

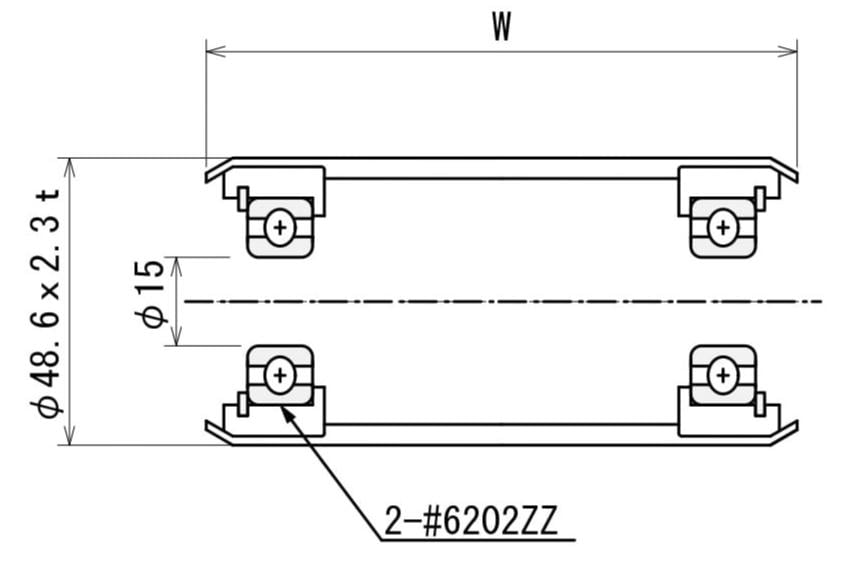

FFB4815型
| 使用パイプ | STKΦ48.6×2.3t |
| 軸径 | Φ15 |
| ベアリング | #6202ZZ |
| ハウジング | S25C（SS400） |

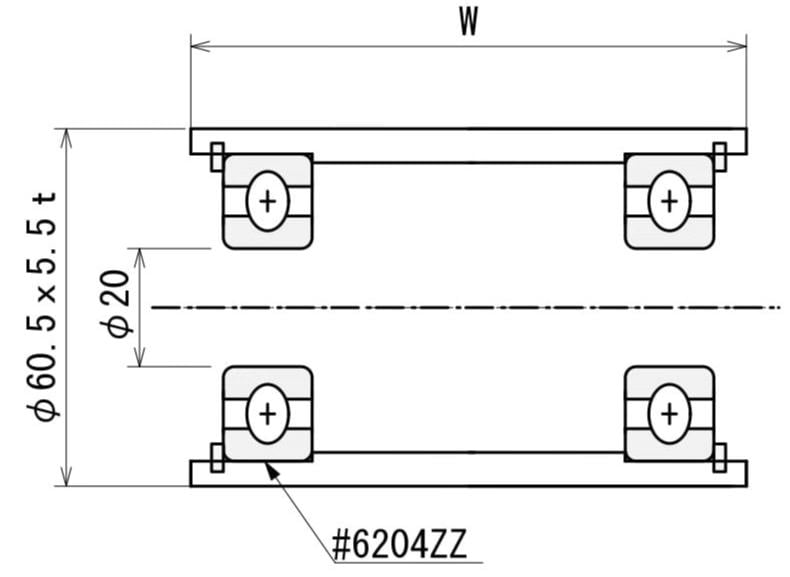

FFB6020（特）
| 使用パイプ | STPGΦ60.5×5.5t |
| 軸径 | Φ20 |
| ベアリング | #6304ZZ （肉厚パイプに直接圧入） |
| ハウジング | 直接パイプを加工し圧入 |

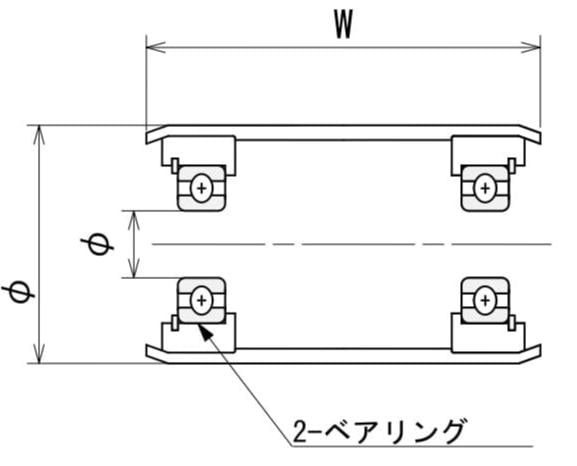

型式一覧 （φ48.6 φ57 φ60.5）
黒皮…ガス管肌及び相当 PZ…ポストジンク
型式 | 使用パイプ | 軸径 | 製作範囲 | #ベアリング | パイプ表面 | ローラ強度 | PDF |
FFB4812 | STKΦ48.6×2.3t | Φ12 | ～W2000 | #6201ZZ | PZ | 中 | |
FFB4815 | STKΦ48.6×2.3t | Φ15 | ～W2000 | #6202ZZ | PZ | 中 | |
FFB4820（特） | STPGΦ48.6×4.5t | Φ20 | ～W2500 | #6004ZZ | 黒皮 | 重 | |
FFB5710 | STKΦ57.2×2.6t | Φ10 | ～W2500 | #6300ZZ | PZ | 重 | |
FFB5712 | STKΦ57.2×2.6t | Φ12 | ～W2500 | #6201ZZ | PZ | 重 | |
FFB5715 | STKΦ57.2×2.6t | Φ15 | ～W2500 | #6202ZZ | PZ | 重 | |
FFB5717 | STKΦ57.2×2.6t | Φ17 | ～W2500 | #6203ZZ | PZ | 重 | |
FFB6012-1 | SGPΦ60.5×2.3t | Φ12 | ～W2500 | #6201ZZ | 黒皮 | 重 | |
FFB6012-2 | SGPΦ60.5×3.8t | Φ12 | ～W2500 | #6201ZZ | 黒皮 | 重 | |
FFB6015 | SGPΦ60.5×3.8t | Φ15 | ～W2500 | #6202ZZ | 黒皮 | 重 | |
FFB6017 | SGPΦ60.5×3.8t | Φ17 | ～W2500 | #6203ZZ | 黒皮 | 重 | |
FFB6020（特） | STPGΦ60.5×5.5t | Φ20 | ～W2500 | #6304ZZ | 黒皮 | 重 | |
FFB6025（特） | STPGΦ60.5×5.5t | Φ25 | ～W2500 | #6205ZZ | 黒皮 | 重 |
Pick UP
ローラ強度W400時の目安（参考値です。保証値ではございません。）
|
|
