製品名

スナッププーリ　FM-SP型

用途・機能

ヘッドプーリーにベルトをなじませる為に設置するテンション用プーリーです。
キャリローラ・リターンローラ等JIS規格品との併用が可能になる様ピロー芯を合う様に設計しております。
標準仕様、Light仕様の2種類と補強例を参考に設計ができます。
（個別の仕様も可能です）

製品情報

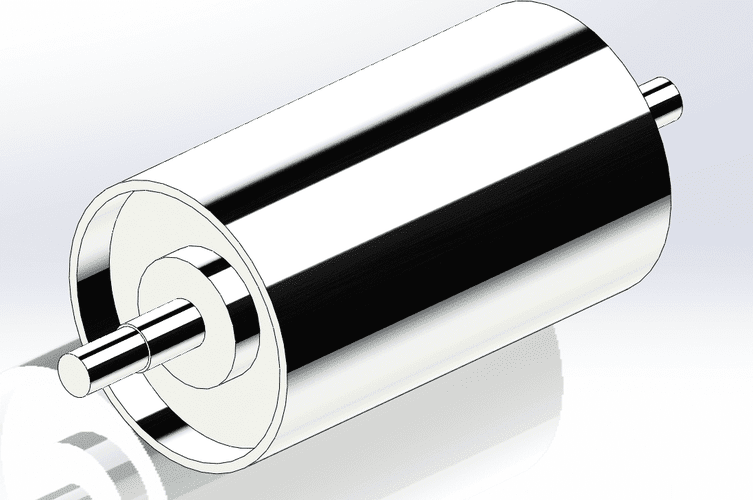

スナッププーリ　W400～700

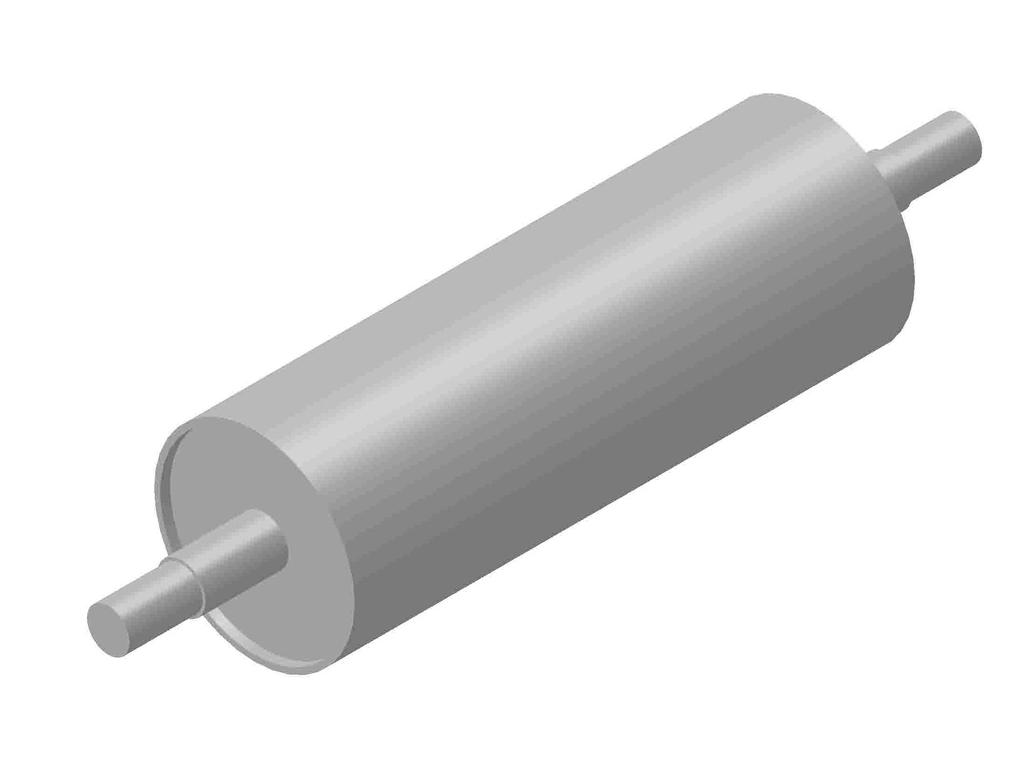

スナッププーリ　ボス仕様W750～

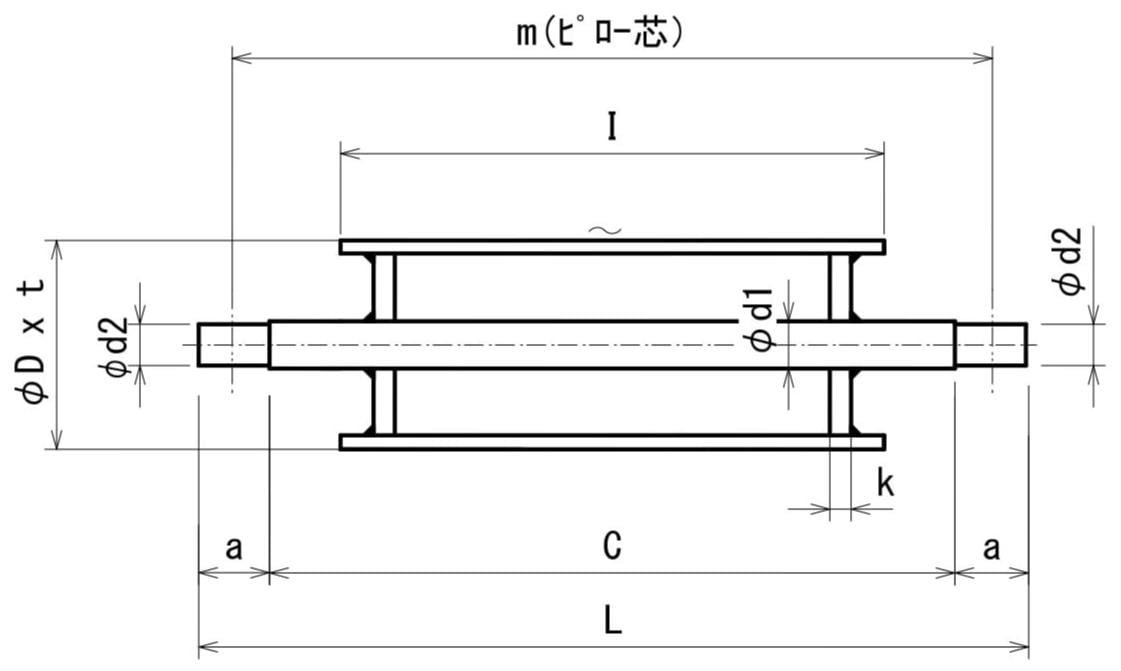

外径寸法図

参考例による補足説明

型式例

①FM- ②SP ③400
型式例の説明
①FM：福井鉄工（メーカー）
②SP：スナッププーリ
③400：ベルト巾400

部品表

■パイプ…STK及びSGP・STPG
■シャフト…SGD3（SS400ミガキ）
■円板…SS400・S25C
■その他1…パイプ表面は黒皮の状態です。
■その他2…補強部材ボス・リブを使用する場合はSS・S25C材を使用

【補強の例として】
ボス溶接、ボスキードメ、ボス焼バメ、十字リブ、パワーロック等があります。

FM-SP型

（単位：mm）
型式ベルト巾φD×tILmcφd1φd2ak
PDF
FM-SP 400400
165.2×7.1
460
700
640
580
40
35
60
9
FM-SP 450
450
165.2×7.1
510
750
690
630
40
35
60
9
FM-SP 500
500
165.2×7.1
560
800
740
680
40
35
60
9
FM-SP 600
600
216.3×8.2
660
910
840
770
45
40
70
12
FM-SP 700
700
216.3×8.2
760
1010
940
870
45
40
70
12
FM-SP 750
750
267.4×9.3
850
11101040
970
50
45
70
12t+ﾎﾞｽ
FM-SP 800
800
267.4×9.3
860
11101040
970
50
45
70
12t+ﾎﾞｽ
FM-SP 900
900
318.5×10.3
1000
12501190
1110
55
50
70
12t+ﾎﾞｽ
FM-SP 1000
1000
318.5×10.3
1060
1310
1240
1170
55
50
70
12t+ﾎﾞｽ
FM-SP 1050
1050
355.6×11.1
1150
1410
1340
1270
60
55
70
16t+ﾎﾞｽ
FM-SP 1200
1200
355.6×11.1
1300
1560
1490
1420
60
55
70
16t+ﾎﾞｽ

FM-SP（Light）型　　（機長10ｍ　速度50ｍ/ｓ以下の軽量搬送用コンベア向け）

（単位：mm）
型式ベルト巾φD×tILmcφd1φd2ak
PDF
FM-SP 400(L)400
165.2×5
460
700
640
580
40
35
60
9
FM-SP 450(L)
450
165.2×5
510
750
690
630
40
35
60
9
FM-SP 500(L)
500
165.2×5
560
800
740
680
40
35
60
9
FM-SP 600(L)
600
216.3×8.2
660
910
840
770
45
40
70
12
FM-SP 700(L)
700
216.3×8.2
760
1010
940
870
45
40
70
12
FM-SP 750(L)
750
267.4×9.3
850
11101040
970
50
45
70
12
FM-SP 800(L)
800
267.4×9.3
860
11101040
970
50
45
70
12
FM-SP 900(L)
900
318.5×10.3
1000
12501190
1110
55
50
70
12t+ﾎﾞｽ
FM-SP 1000(L)
1000
318.5×10.3
1060
1310
1240
1170
55
50
70
12t+ﾎﾞｽ
FM-SP 1050(L)
1050
355.6×11.1
1150
1410
1340
1270
60
55
70
12t+ﾎﾞｽ
FM-SP 1200(L)
1200
355.6×11.1
1300
1560
1490
1420
60
55
70
12t+ﾎﾞｽ
※前回のカタログより標準肉厚の変更とレギュラー（標準品）とライト（軽量型）とに区分しました。
