製品名

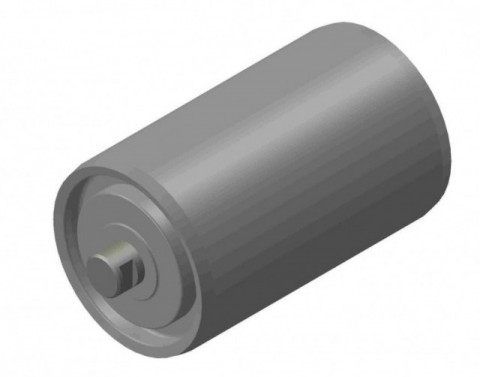

塩ビ製リターンローラ
F-RU型
JIS規格準拠

JIS規格相当のリターンローラです。耐薬品性・耐酸性・耐アルカリ性に優れている塩化ビニールパイプ(PVC)製
のローラで材料への臭いや色移りが少なく衛生的で軽いのが特徴です。
下水処理施設や化学薬品製造工場で耐腐食性の必要なベルトコンベアに最適です。

製品情報

品名
記号
パイプ
PVC
シャフト
SGD3
ベアリング
SUJ2
ラビリンスシール
PP
ベアリングケース
PP
ダストカバー
PP

参考例による説明

型式例



F-RU-400 の場合

塩ビ製リターンローラ
(JIS規格準拠 /メーカー:福井鉄工)
ベルト巾400W という意味です

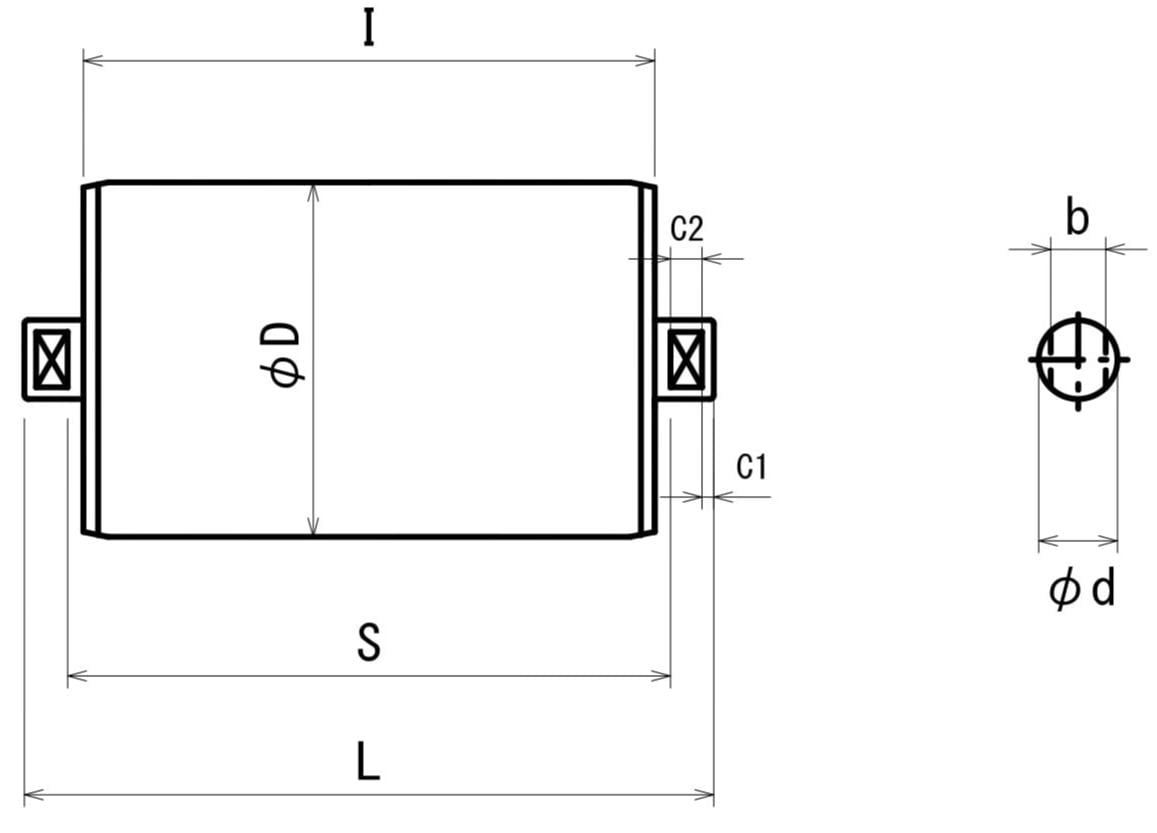

型式一覧

塩ビ製リターンローラ

(単位:mm)
型式φDISLφdC1C2bベアリング
PDF
F-RU 400
89.1460
480
505
20
4.5
8
14
6204
F-RU 450
89.1510
530
555
20
4.5
8
14
6204
F-RU 500
89.1560
580
605
20
4.5
8
14
6204
F-RU 600
89.1660
680
705
20
4.5
8
14
6204
F-RU 750
114.3850
880
905
20
4.5
8
14
6204
F-RU 900
114.31000
1030
1055
20
4.5
8
14
6204
※シャフト・ベアリングはSUS製に変更も可能です。
(標準仕様は鉄製で表面処理はされておりません)
