製品名

V型キャリアローラ　
FM-VC型
FTKオリジナル　　　　　　　　　　　　　　　　　　　　
軽量用搬送に適しており、ローラを支える取付金具（鋳物ホルダー）を使用することでコンパクトな設計が可能になりました。
ローラはΦ50・60と2種類ご用意致しました。下記の仕様の他にリターンローラもご用意いたしております。
（詳しくは弊社にお問い合わせ下さい）

製品情報

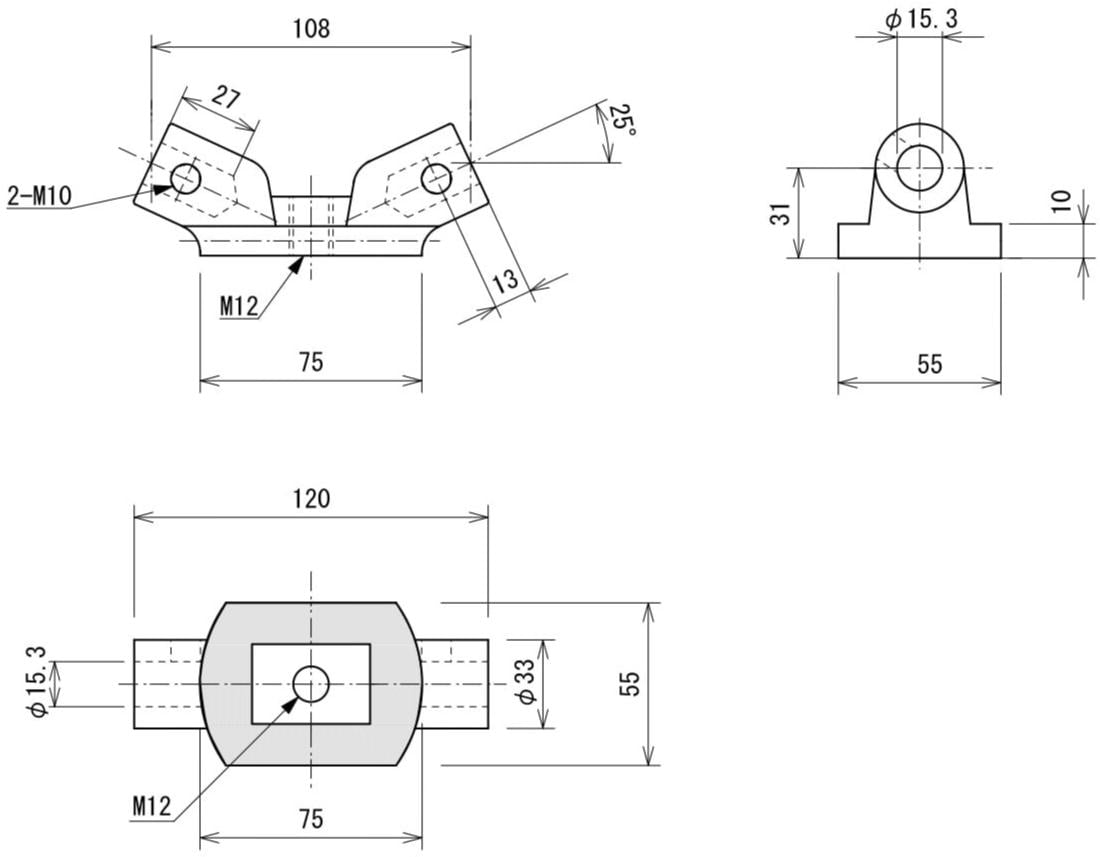

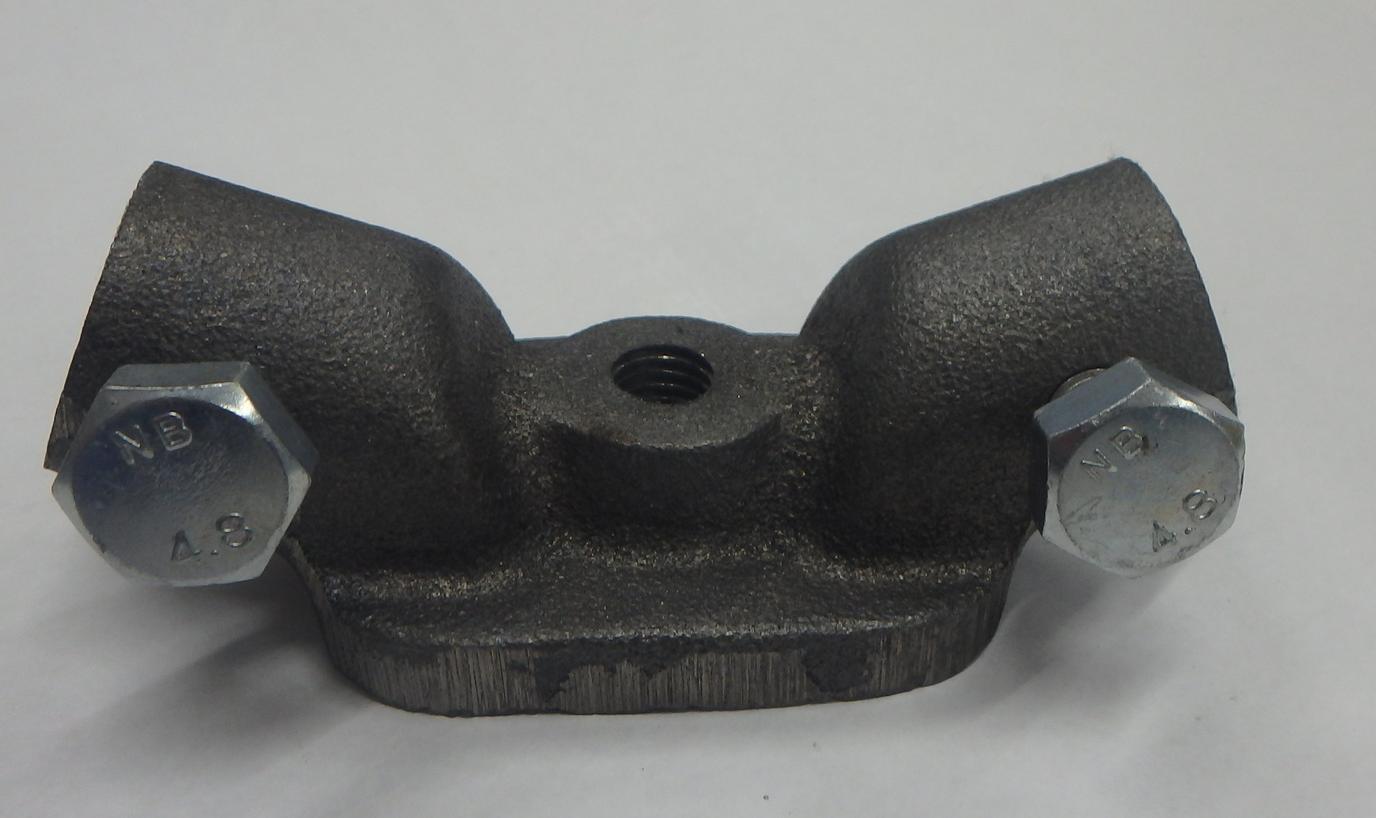

写真：鋳物ホルダー実物

参考例による説明

型式例

FM-VC 250-50
V型キャリアローラセット
（FTKオリジナル　/メーカー：福井鉄工）
2槽型　トラフ50°　ベルト巾50W　　　　　　
　　　　　　　　　　　　という意味です
FM-VC
250～500
50or60
V型キャリアローラ
（福井鉄工オリジナル規格）
ベルト巾（W）
ローラ径

FM-VCのセット内容

■キャリアローラ　2ケ　
■鋳物ホルダ―　　1ケ　

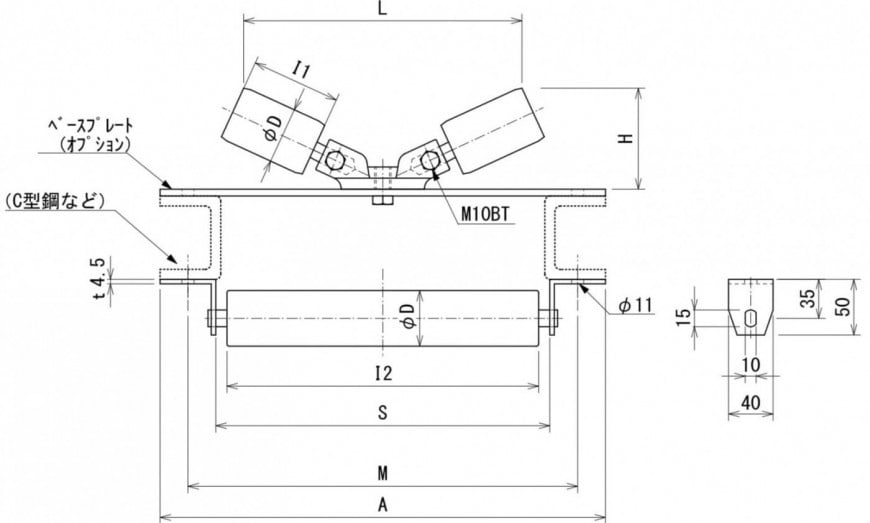

外形寸法(C型鋼をベースにリターンローラとの合わせ）

全体図

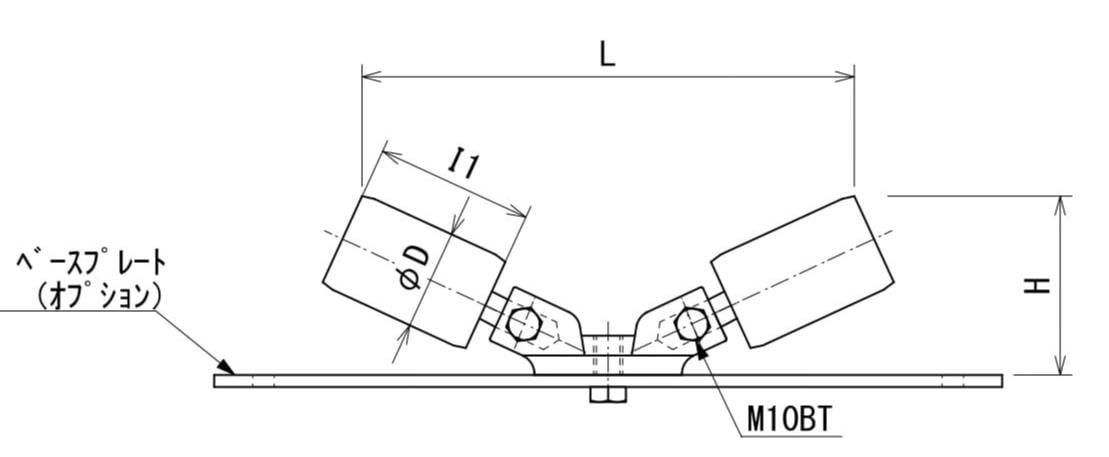

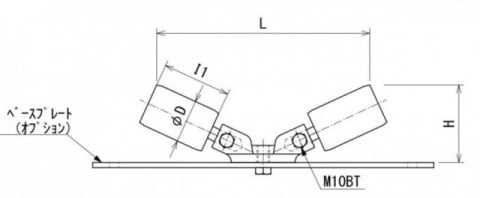

型式一覧

キャリアローラφ50仕様

（単位：mm）
型式（シャフト径φ15）φDI1HLPDF
FM-VC 250-5050
80
90
245
FM-VC 300-50
50
100
100
280
FM-VC 350-50
50
120
105
310
FM-VC 400-50
50
150
120
375
FM-VC 450-50
50
180
130
430
FM-VC 500-50
50
210
140
480

キャリアローラφ60仕様

（単位：mm）
型式（シャフト径φ15）φDI1HLPDF
FM-VC 250-6060
80
92
232
FM-VC 300-60
60
100
102
270
FM-VC 350-60
60
120
107
298
FM-VC 400-60
60
150
122
362
FM-VC 450-60
60
180
132
415
FM-VC 500-60
60
210
142
460

※ベースプレートはオプションになります。
※ 推奨  ベースプレートは板厚9t×巾50のフラットバーなどを使用する事をおすすめします。

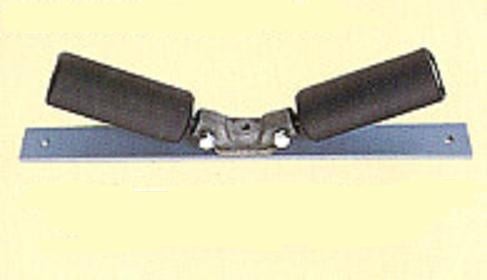

（上記の写真はベルト幅に対して＋150mmのフラットバーです。）
※FM-VC用のリターンローラ及びブラケットも取り揃えておりますので、お問い合わせ下さい。
