製品名

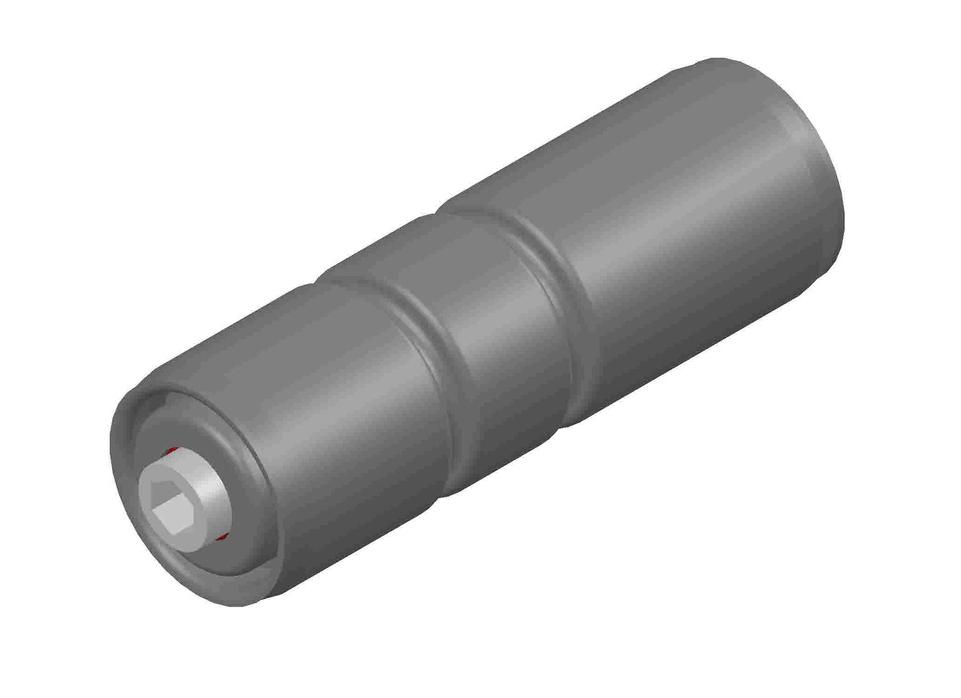

丸ベルト駆動ローラ
FKM-W型-HEX(丸溝2ヵ所 P=32)
HEX:6角シャフト(対辺11)
フリーサイズOK1mm単位からの制作が可能


ウレタン丸ベルト(Ф5)駆動用のフリーローラです。
弊社溝ピッチをP32としております。
寸法変更や各社パワーモーロとの併用試用の為寸法の若干の変更や調整もお応え致します。

製品情報

使用パイプSTKΦ48.6x1.4t
軸径6角シャフト(対辺11)
ベアリング
規格ベアリング
溝形状と個数Ф5丸ベルト溝ー2ケ P=32
パイプ表面ポストジンク
※6角シャフトは別売りです
※導電性ベアリングが必須の場合はお伝えください

型式一覧

PZ…ポストジンク
型式使用パイプ軸径
製作範囲
パイプ表面
PDF
FKM3812W-HEXSTKΦ48.6x1.4t
6角軸(対辺11)
~800W
PZ
FKM4812W-HEXSTKΦ48.6x1.4t
6角軸(対辺11)
~800W
PZ
FKM5712W-HEXSTKΦ48.6×1.4t
6角軸(対辺11)
要相談
PZ
FKM6012W-HEXSTKΦ48.6×1.4t
6角軸(対辺11)
要相談
PZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。
PZ…ポストジンク
型式使用パイプ軸径パイプ表面
PDF
FKM4812W-HEX-W300STKΦ48.6x1.4t
6角軸(対辺11)PZ
FKM4812W-HEX-W400STKΦ48.6x1.4t
6角軸(対辺11)PZ
FKM4812W-HEX-W500STKΦ48.6×1.4t
6角軸(対辺11)PZ
FKM4812W-HEX-W600STKΦ48.6×1.4t
6角軸(対辺11)PZ
     FKM4812W-HEX-W700   STKΦ48.6x1.4t
6角軸(対辺11)PZ
FKM4812W-HEX-W800STKΦ48.6x1.4t
6角軸(対辺11)PZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。
