製品名

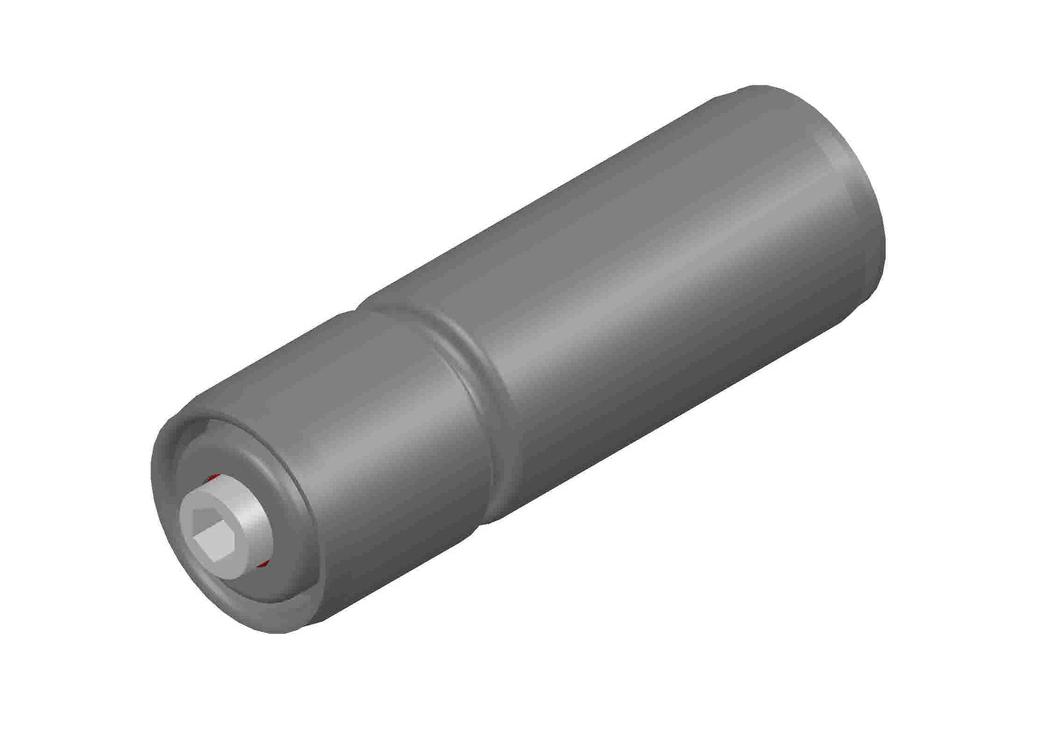

丸ベルト駆動ローラ
FKM-S型シングル(丸溝1ヵ所 端部から65mm)
フリーサイズOK1mm単位からの制作が可能


ウレタン丸ベルト(Ф5)駆動用のフリーローラです
端部から溝までを65mmを標準としておりますが、溝の位置は任意で製作することができます。
細部の寸法変更や他社メーカー様の同等品等のご用命にもお応え致します。

製品情報

使用パイプSTKΦ48.6x1.4t
軸径Φ12
ベアリング
規格ベアリング
溝形状と個数φ5丸ベルト用溝-1ケ
パイプ表面ポストジンク
※シャフトは別売りになります

型式一覧

PZ…ポストジンク
型式使用パイプ軸径製作範囲パイプ表面
PDF
FKM3812SSTKΦ38.1×1.6t
Φ12
~w800PZ
FKM4812S
STKΦ48.6×1.4t
Φ12
~W800PZ
FKM5712S
STKΦ57.2×2.3t
Φ12
要打合せPZ
FKM6012SSTKΦ60.5×2.3t
Φ12
要打合せPZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。

FKM4812S Series

PZ…ポストジンク
型式使用パイプ軸径パイプ表面
PDF
FKM4812S -W300
STKΦ48.6×1.4t
Φ12
PZ
FKM4812S-W400
STKΦ48.6×1.4t
Φ12
PZ
FKM4812S -W500
STKΦ48.6x1.4t
Φ12
PZ
FKM4812S -W600STKΦ48.6x1.4t
Φ12
PZ
FKM4812S- W700
STKΦ48.6x1.4t
Φ12
PZ
FKM4812 -W800
STKΦ48.6x1.4t
Φ12
PZ
※ベアリングはJIS規格またはJIS規格相当を標準仕様としています。
